№52. Одноэтажный каркасный дом 8х9

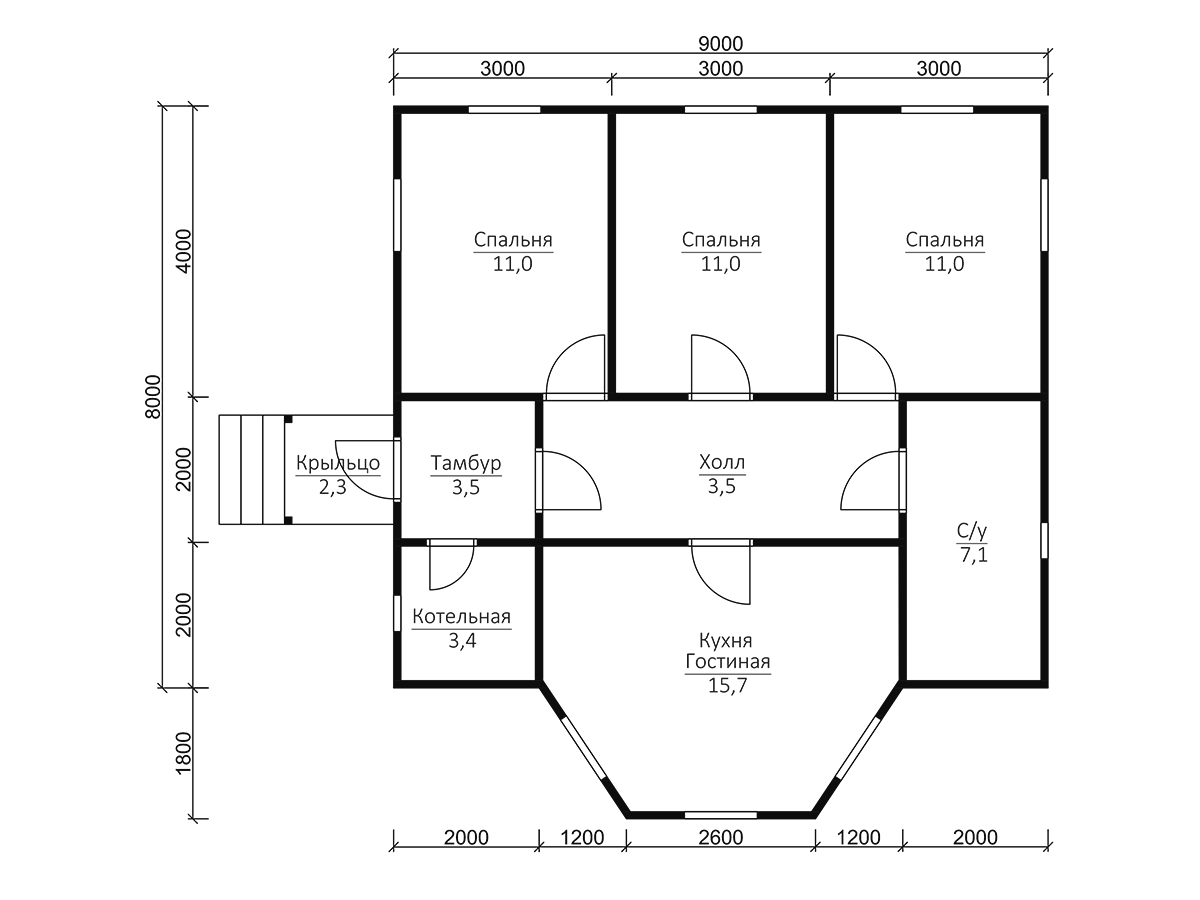

Проект №52 представляет собой каркасно-щитовой дом с эркером, имеющий габаритные размеры 8х9 метров и предназначенный для малоэтажной застройки, включая садовые и дачные участки. Данный типовой проект относится к категории сборных зданий, возводимых по технологии домокомплекта, что обеспечивает высокую скорость монтажа и заводскую готовность элементов. Конструктивная схема здания разработана в соответствии с требованиями СП 55.13330.2016 «Дома жилые одноквартирные» и Градостроительного кодекса РФ, регламентирующего порядок проектирования и строительства объектов индивидуального жилищного строительства. Применение каркасной технологии в условиях города Воронеж, относящегося ко II климатическому району, обосновано необходимостью обеспечения нормативного сопротивления теплопередаче ограждающих конструкций согласно СП 50.13330.2012 «Тепловая защита зданий».

Конструктивные решения несущего каркаса и их нормативное обоснование

Несущий остов каркасника выполняется из пиломатериалов хвойных пород, соответствующих требованиям ГОСТ 8486-86 «Пиломатериалы хвойных пород» и ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры». Шаг расстановки стоек и балок перекрытия назначается на основании статического расчета по СП 64.13330.2017 «Деревянные конструкции» с учетом снеговой и ветровой нагрузки, нормируемой СП 20.13330.2016 «Нагрузки и воздействия». Для обеспечения пространственной жесткости сборного дома в проекте предусмотрены диагональные связи из стальных перфорированных лент или дощатые раскосы, а также жесткая обшивка каркаса плитами ОСП (ориентированно-стружечными плитами), что позволяет воспринимать горизонтальные усилия и обеспечивать геометрическую неизменяемость здания. Узловые соединения элементов каркаса, включая крепление прогонов и стоек, разработаны с учетом рекомендаций ГОСТ 30974-2002 «Соединения на врубках...», что гарантирует надежность и долговечность сопряжений под воздействием эксплуатационных нагрузок.

При проектировании каркасно-щитового домика особое внимание уделяется противопожарным мероприятиям, регламентированным Федеральным законом № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 64.13330.2017. Все деревянные элементы, используемые в составе домокомплекта, подлежат обязательной обработке антипиренами и антисептиками в заводских условиях для повышения предела огнестойкости и защиты от биоповреждений. Конструкция стенового заполнения включает негорючий утеплитель (минераловатные плиты), что также способствует повышению пожарной безопасности объекта. Проектные решения исключают образование скрытых пустот, способствующих распространению пламени, что является обязательным условием для жилых зданий.

Применение профилированного бруса в данном проекте не предусмотрено, однако нормативная база для деревянных конструкций (СП 64.13330) в равной степени распространяется на все элементы из древесины, включая стойки, обвязки и стропильную систему. Для обеспечения долговечности несущего каркаса производится расчет на влажностный режим эксплуатации согласно СП 50.13330, что определяет необходимость устройства эффективной пароизоляции со стороны помещения и ветрозащиты с наружной стороны. Подбор сечений пиломатериалов выполняется с учетом сорта и расчетного сопротивления древесины, что гарантирует отсутствие прогибов и деформаций в процессе эксплуатации.

В проекте №52 учтены требования по энергоэффективности, предъявляемые к современным загородным домам. Толщина утеплителя в стенах, перекрытиях и кровле подобрана на основании теплотехнического расчета, выполненного в соответствии с методикой СП 23-101-2004. Это позволяет отнести данный каркасник к категории теплых, пригодных для круглогодичного проживания. Дополнительным фактором, повышающим энергоэффективность, является герметизация узлов примыкания конструкций с применением специальных лент и мембран, что исключает инфильтрацию холодного воздуха и снижает теплопотери через ограждающие конструкции.

Инженерное обеспечение фундаментов и оснований под сборный дом

Выбор типа фундамента для каркасно-щитового дома осуществляется на основании данных инженерно-геологических изысканий, проводимых на участке строительства в соответствии с СП 22.13330.2016 «Основания зданий и сооружений». Учитывая относительно небольшой вес каркасника (до 30-40 тонн) и требования экономической целесообразности, наиболее распространенным решением является применение винтовых свай или мелкозаглубленного ленточного фундамента. В проекте №52 для условий Воронежской области, характеризующихся сезонным промерзанием грунтов, обосновано использование свайно-винтового фундамента, позволяющего передать нагрузку на нижележащие непучинистые слои грунта, что исключает риск морозного пучения.

Расчет несущей способности свайного поля производится по СП 24.13330.2011 «Свайные фундаменты» с учетом характеристик грунта и суммарной нагрузки от здания, включая снеговую нагрузку на кровлю и полезную нагрузку на перекрытия. Для каркасного домика экономичного класса часто применяются винтовые сваи диаметром 108 мм с толщиной стенки не менее 4 мм, что обеспечивает необходимый ресурс и коррозионную стойкость. Расположение свай в плане строго привязывается к узлам каркаса: под несущими стенами, углами, эркером и точками сосредоточенных нагрузок от оборудования или камина. После погружения свай производится обвязка оголовков металлическим ростверком (швеллером или двутавром) либо устройство монолитного железобетонного ростверка.

Важным этапом устройства фундамента является гидроизоляция и утепление цокольного перекрытия. По оголовкам свай укладывается гидроизоляционный слой (рубероид или битумно-полимерные материалы), предотвращающий капиллярный подсос влаги из грунта в деревянные конструкции нижней обвязки каркаса. Далее монтируется черновой пол с укладкой утеплителя по лагам, что обеспечивает теплоизоляцию первого этажа. В соответствии с требованиями СП 70.13330.2012 «Несущие и ограждающие конструкции», все закладные детали и элементы крепления должны иметь антикоррозийное покрытие. При монтаже фундамента строго контролируется горизонтальность оголовков, так как отклонения от проектных отметок могут привести к перекосам каркаса и нарушению геометрии домокомплекта.

Для дачных домиков сезонного проживания (летних) возможно облегчение фундаментной части, однако даже в этом случае необходимо обеспечить надежное опирание и защиту деревянных конструкций от грунтовой влаги. Проект №52, ориентированный на возможность использования как летнего, так и зимнего варианта, предполагает универсальное решение фундамента, допускающее утепление цоколя и отмостки для снижения теплопотерь. Согласно СП 22.13330, при высоком уровне грунтовых вод требуется устройство дренажной системы для отвода воды от фундамента, что также учитывается в проектной документации для конкретного участка.

Теплотехнические параметры и ограждающие конструкции каркасного дома

Обеспечение нормативных требований по теплозащите для каркасного дома с эркером достигается за счет применения многослойных ограждающих конструкций, рассчитанных по СП 50.13330.2012. Стены собираются по принципу «сэндвича»: внутренняя отделка (гипсокартон, вагонка), пароизоляционная пленка, несущий каркас с заполнением из минераловатных плит, ветрозащитная мембрана и наружная обшивка (имитация бруса, блок-хаус, фасадные панели). Толщина утеплителя определяется по результатам теплотехнического расчета для климатических условий Воронежа (градусо-сутки отопительного периода около 4000 °С·сут) и составляет, как правило, не менее 150-200 мм в стенах и 200-250 мм в перекрытиях и кровле.

Конструкция эркера, выступающего за плоскость фасада, требует особого внимания к устранению мостиков холода. В проекте №52 эркерное остекление и примыкания стен выполняются с использованием терморазрывов и дополнительного утепления угловых зон. Узлы примыкания эркера к основному каркасу разрабатываются с исключением сквозных щелей и обязательной проклейкой стыков пароизоляционными лентами. Стропильная система над эркером (часто вальмовая или многогранная) также утепляется с соблюдением вентиляционного зазора для удаления влаги из подкровельного пространства в соответствии с требованиями СП 17.13330.2017 «Кровли».

Применяемые материалы должны иметь соответствующие сертификаты и гигиенические заключения. В качестве утеплителя используются негорючие плиты на основе базальтового волокна плотностью 30-50 кг/м³, обеспечивающие как теплоизоляцию, так и звукоизоляцию. Для предотвращения увлажнения утеплителя внутренними водяными парами обязательно устройство пароизоляционного слоя со стороны помещения, надежность которого подтверждается расчетом на паропроницаемость. Снаружи утеплитель защищается ветрозащитной мембраной, которая препятствует выдуванию тепла и проникновению влаги извне, но при этом позволяет парам выходить из конструкции.

Для оконных и дверных блоков, особенно в зоне эркера, используются стеклопакеты с низкоэмиссионным покрытием и многокамерные профили, соответствующие ГОСТ 30674-99. Монтаж окон выполняется по ГОСТ 30971-2012 с применением пароизоляционных и паропроницаемых лент, что исключает продувание и промерзание узлов примыкания. Теплотехническая однородность ограждающих конструкций достигается за счет минимизации металлических включений и использования деревянных или композитных элементов в каркасе. В результате домокомплект приобретает свойства энергоэффективного здания, что снижает эксплуатационные расходы на отопление в зимний период и кондиционирование летом.

Технология монтажа домокомплекта и организация строительства под ключ

Изготовление элементов каркасно-щитового дома производится в заводских условиях на высокоточном оборудовании, что гарантирует геометрическую точность деталей и соответствие проектным чертежам. Каждый элемент домокомплекта маркируется согласно схеме сборки, что упрощает работу монтажной бригады на участке. Производственный процесс контролируется службой технического контроля, проверяющей влажность пиломатериалов (не более 18-20%) и качество защитной обработки. В состав домокомплекта входят все необходимые элементы: брус для каркаса, стойки, балки, стропила, щиты стен, кровельные материалы, окна, двери и крепеж согласно спецификации.

Строительство каркасного дома на участке начинается с монтажа фундамента, выполненного по проекту. Далее бригада плотников производит сборку стен первого этажа, устанавливая их на нижнюю обвязку с выверкой вертикальности и горизонтальности уровнем. Соединение щитов между собой выполняется с помощью гвоздей, саморезов и металлических зубчатых пластин, обеспечивающих жесткое сопряжение. Монтаж ведется в строгом соответствии с технологическими картами и требованиями СП 48.13330.2019 «Организация строительства». После возведения стен монтируются перекрытия и стропильная система с последующим устройством кровельного покрытия (металлочерепица, профнастил, мягкая кровля в зависимости от проекта).

Особое внимание при сборке уделяется герметизации стыков и узлов примыканий, чтобы обеспечить заявленные теплотехнические характеристики. Используются специализированные уплотнители (ленты ПСУЛ, джутовое полотно) и монтажные пены с низким коэффициентом расширения. Сборка каркасника под ключ предполагает также установку оконных и дверных блоков, монтаж кровли с организацией водостока, устройство черновых полов и внутренних перегородок. На завершающем этапе производится наружная и внутренняя отделка, монтаж инженерных систем (электроснабжение, отопление, водоснабжение) согласно проекту.

Прайс на строительные услуги по возведению каркасного дома формируется на основании объема и сложности работ, стоимости материалов и транспортных расходов. Организация, осуществляющая строительство, предоставляет заказчику сметную документацию с детализацией по этапам. Сроки возведения типового каркасника площадью около 70-80 м² (как проект №52) при работе профессиональной бригады составляют от 1 до 3 месяцев в зависимости от сложности отделки и времени года. Контроль качества на всех этапах, от закладки фундамента до сдачи объекта, обеспечивается техническим надзором, что исключает отклонения от проекта и гарантирует соответствие нормам СП 70.13330.2012.

Заказать строительство домов и бань из профилированного бруса, а также каркасно-щитовых зданий целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Такая организация обеспечивает комплексный подход: от разработки проекта и его нормативного обоснования до выполнения работ под ключ с использованием собственных производственных мощностей и квалифицированных бригад плотников. Ключевыми преимуществами сотрудничества являются технический контроль на всех этапах возведения, прозрачный расчет сметной документации, основанный на утвержденных расценках и объемах, а также строгое соблюдение регламентированных сроков строительства. При расчете стоимости компания ориентируется на сложность и объем задачи, особенности объекта и индивидуальные потребности клиента, предлагая оптимальные конструктивные решения, соответствующие действующим СП и ГОСТ.
