№52. Одноэтажный дом из профилированного бруса 8х9

Проект №52: архитектурно-конструктивные решения брусового дома 8х9 м с эркером из профилированного бруса камерной сушки

Проект №52 представляет собой сруб с габаритными размерами 8х9 м, включающий эркерный выступ, увеличивающий полезную площадь и улучшающий инсоляцию помещений. При разработке планов и чертежей учтены требования СП 55.13330 «Дома жилые одноквартирные» к минимальным размерам жилых комнат и кухонь. Устройство наружных стен из профилированного бруса естественной влажности или сухого бруса камерной сушки диктует различные величины усадки, что прямо влияет на конструкции проёмов и узлы примыкания эркера. В проекте заложен компенсационный зазор на усадку в 3–5% от высоты стен согласно рекомендациям СП 70.13330 при возведении деревянных зданий.

Профилированный брус (профбрус) с гребневым или финским профилем обеспечивает самоконтрящееся соединение венцов без сквозных вертикальных щелей. Применение камерной сушки (остаточная влажность 12–14%) вместо зимнего леса естественной влажности позволяет сократить усадку до 1,5–2% и начать отделку без длительного простоя. Эркер в проекте №52 выполнен в виде трёхгранного выступа с опиранием на консольные выпуски нижних венцов, что требует расчёта на выдергивающие нагрузки по СП 20.13330 (снеговые и ветровые районы Воронежской области). Все деревянные элементы эркера и основных стен обработаны антисептиками по ГОСТ 30974 для защиты от биоповреждений при эксплуатации в условиях переменной влажности.

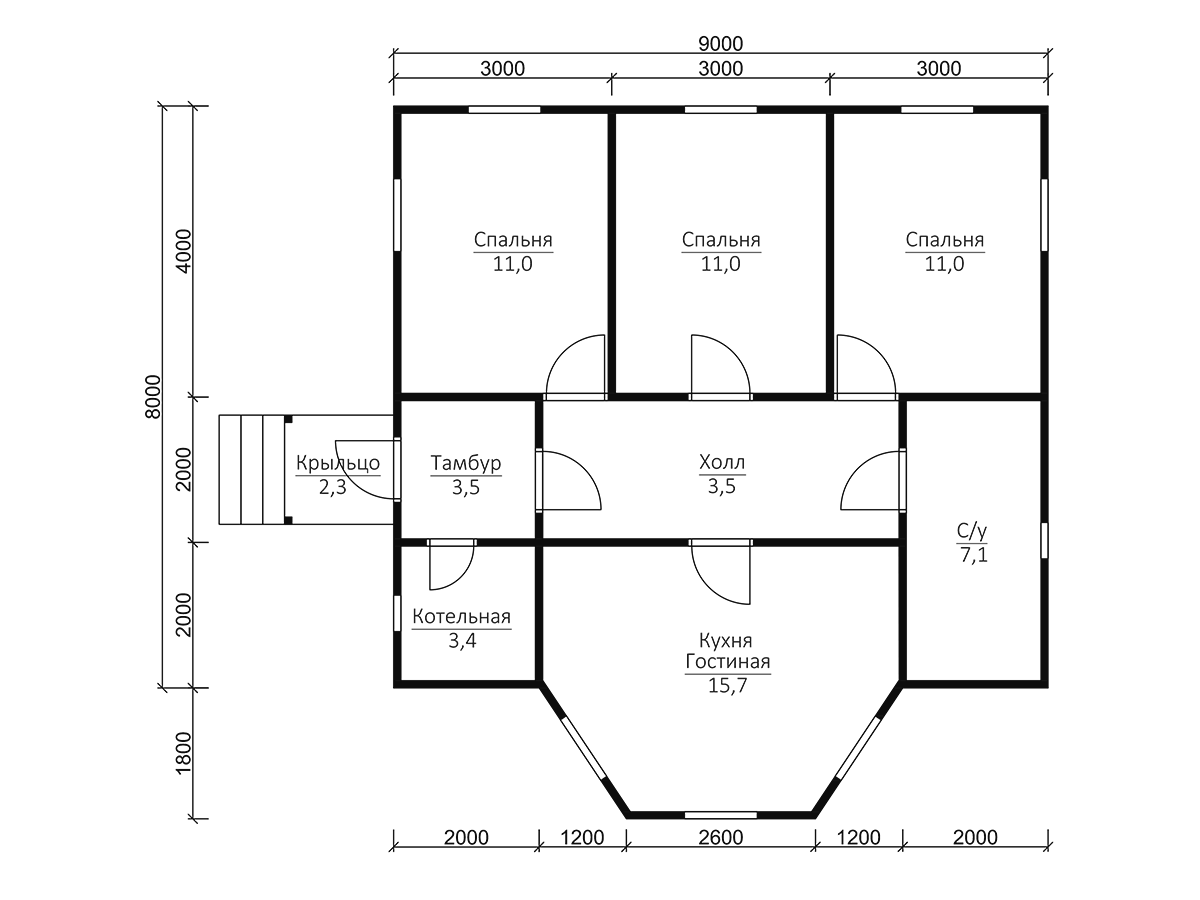

Типовые и индивидуальные планировки дома 8х9 м включают варианты с двумя спальнями, гостиной с эркером, кухней-столовой и санузлом на первом этаже, а также мансардный этаж под двускатной или вальмовой крышей. Малоэтажный характер (до трёх этажей) позволяет применять деревянные несущие конструкции без требований к лифтам и эвакуационным лестницам по ФЗ №123. Проектные схемы и эскизы дома №52 доступны в каталоге компании, где представлены фото реализованных объектов с аналогичными габаритами. Для малометражных дачных домиков и больших загородных коттеджей используются одни и те же принципы узловых соединений, но с разными сечениями бруса (от 150х150 до 200х200 мм).

Строительство из профбруса по проекту №52 относится к экономичным и быстровозводимым решениям для постоянного проживания. Теплотехнический расчёт ограждающих конструкций по СП 50.13330 показывает, что стена из бруса 190 мм без дополнительного утепления удовлетворяет требованиям для климатического района г. Воронеж (II В) при условии качественной конопатки и герметизации стыков. Популярные типовые проекты часто модифицируются под индивидуальные пожелания заказчика: меняются размеры эркера, добавляются террасы или балконы. Заказать изготовление домокомплекта с доставкой на участок можно на основе утверждённого чертежа и спецификации.

Нормативное обоснование несущей способности и теплозащиты стен из зимнего леса по СП 64.13330 и СП 50.13330

При выборе материала для возведения дома из бруса №52 в Воронеже принципиально важны расчётные сопротивления древесины по СП 64.13330. Зимний лес (древесина, заготовленная в период с ноября по март) отличается минимальным содержанием свободной влаги и меньшей склонностью к короблению и растрескиванию. Для профилированного бруса из сосны или ели расчётное сопротивление сжатию вдоль волокон составляет 14 МПа (для 2-го сорта по ГОСТ 8486), что достаточно для перекрытия пролёта 8 м с шагом несущих стен. Устройство кровли с четырёхскатной (вальмовой) или двухскатной крышей передаёт распорные нагрузки на мауэрлат, который должен быть анкерован к верхнему венцу согласно СП 70.13330.

СП 50.13330 регламентирует приведённое сопротивление теплопередаче стен для жилых зданий: для Воронежа требуется не менее 2,8 м²·°С/Вт. Стена из сухого бруса сечением 180 мм даёт около 1,2 м²·°С/Вт, поэтому для круглогодичного проживания необходимо либо увеличить сечение до 240 мм, либо добавить наружное утепление по системе вентилируемого фасада. Однако дачные домики и летние постройки эконом класса могут обходиться без утепления, что снижает стоимость строительства. В проекте №52 заложена возможность устройства дополнительной теплоизоляции со стороны помещений при сохранении эстетики фасада из дерева. Теплые и энергоэффективные дома из профбруса требуют тщательного расчёта точки росы, чтобы избежать переувлажнения в зоне примыкания эркера.

Для обеспечения долговечности конструкций необходимо учитывать требования СП 22.13330 к инженерно-геологическим изысканиям на участке застройки. Пучинистые грунты Воронежской области могут вызывать неравномерные осадки фундамента, что критично для жёсткой коробки из профилированного бруса. Деформации стен под действием ветровых нагрузок по СП 20.13330 не должны превышать 1/200 пролёта, что проверяется при проектировании эркерных выносов. Проекты домов с эркером всегда включают усиление угловых соединений и установку вертикальных связей (ершовых гвоздей, шпилек) в зонах концентрации напряжений. Авторские и нестандартные решения, например, узкие проёмы для панорамного остекления, требуют дополнительного расчёта на перераспределение усилий в смежных венцах.

Все пиломатериалы, поставляемые в составе домокомплекта №52, должны соответствовать ГОСТ 24454 (размерный ряд и предельные отклонения). Практичные сборные дома из бруса собираются на месте с использованием нагелей (шкантов) из сухой берёзы, что предотвращает проворачивание венцов при усадке. Согласно СП 48.13330, перед началом монтажа необходимо выполнить входной контроль качества: проверить геометрию профиля, отсутствие синевы и трещин, влажность по глубинному влагомеру. Производство профилированного бруса на собственных мощностях подрядчика гарантирует стабильность размеров и соблюдение пазовых соединений. Для загородных домов постоянного проживания рекомендуются брусья камерной сушки с заводской торцовкой и нарезкой чаш по проекту.

Фундамент на винтовых сваях и сборка домокомплекта под ключ с учётом усадки

Для брусового дома №52 на большинстве грунтов Воронежа оптимальным типом фундамента являются винтовые сваи с лопастями диаметром 300 мм и длиной ствола 2,5 м (согласно расчёту по СП 24.13330). Винтовые сваи позволяют исключить объёмные земляные работы и бетонирование, что актуально для участков с высоким уровнем грунтовых вод. Устройство свайно-ростверкового фундамента с обвязкой из бруса 200х200 мм обеспечивает равномерное распределение нагрузок от стен и эркера. Расчёт несущей способности свайного поля выполняется индивидуально под конкретный объект с учётом веса кровли, снегового мешка и полезной нагрузки (по СП 20.13330). Компания, осуществляющая строительство, обязана предоставить паспорта на сваи и акты скрытых работ согласно СП 48.13330.

Монтаж домокомплекта из профилированного бруса выполняется бригадой плотников, имеющих опыт сборки эркерных узлов и сопряжений с внутренними перегородками. Сборка начинается с укладки гидроизоляции (рубероид по ГОСТ 10923) на оголовки свай, затем монтируется обвязочный венец. Для компенсации усадки в местах установки оконных и дверных блоков предусматриваются обсадочные коробки (остатки) с зазором 30–50 мм, заполненным паклей или джутовым полотном. Вертикальные стяжные шпильки (стальные шпильки М16 с гайками) устанавливаются в каждом углу и в простенках эркера через 2–3 венца, обеспечивая регулировку осадки. По окончании сборки коробки производится покраска или нанесение защитных составов (антисептики, огнебиозащита по СП 112.13330).

Под ключ строительство включает не только возведение стен и перекрытий, но и устройство кровли с выбранным типом покрытия (металлочерепица, ондулин, фальцевая кровля). Для проекта №52 часто заказывают вальмовую или двускатную крышу с выносом карнизов до 600 мм, что защищает стены из дерева от косого дождя. Стоимость таких работ рассчитывается индивидуально: она зависит от сложности конфигурации (наличие эркера, мансардных окон), выбранного сечения бруса, необходимости доставки материалов в удалённые районы области. Прозрачный расценки и смета с постатейным перечнем позволяют заказчику контролировать бюджет без скрытых доплат. Многие фирмы предлагают прайс на типовые проекты, но для нестандартных решений (например, узкие эркеры или большие витражи) итоговая цена определяется после детального проектирования.

После завершения активной усадки (через 6–12 месяцев для бруса естественной влажности или через 3 месяца для сухого бруса) производится повторная конопатка швов и подтяжка шпилек. Для домов из профилированного бруса камерной сушки этот этап может быть сокращён, что ускоряет сдачу объекта под ключ. Технический контроль на всех этапах включает проверку вертикальности углов, горизонтальности рядов и плотности прилегания профилей (отсутствие щелей более 2 мм). Собственные производственные мощности компании-подрядчика позволяют изготавливать домокомплект с точностью до 1 мм на ЧПУ-оборудовании, что исключает подгонку на стройплощадке. Поиск надежной организации для заказа строительства следует вести по отзывам и каталогу завершённых объектов с фото.

Энергоэффективные планировки для круглогодичного проживания: типовые и индивидуальные проекты

При проектировании дома 8х9 м с эркером важно обеспечить рациональное зонирование для зимних и летних условий эксплуатации. Планы и схемы, разработанные с учётом розы ветров и ориентации по сторонам света, позволяют снизить затраты на отопление на 15–20% без увеличения капитальных вложений. Проекты жилых домов из профбруса эконом класса часто имеют компактную форму без лишних выступов, но наличие эркера улучшает инсоляцию и визуально расширяет пространство. Популярные планировки включают буферные тамбуры и веранды, которые уменьшают теплопотери через входную группу. Согласно СП 50.13330, приведённое сопротивление теплопередаче стен для постоянного проживания в Воронеже должно быть не менее 3,2 м²·°С/Вт, что достижимо при использовании бруса 240 мм или комбинированных конструкций.

Для малогабаритных дачных домиков и небольших летних построек часто выбирают простые типовые проекты без эркера и с двускатной крышей. Однако проект №52 рассчитан на семьи, которым нужны отдельные спальни, гостиная с выходом на террасу и кухня-столовая площадью от 18 м². Энергоэффективные решения включают устройство вентилируемого зазора в кровле, утепление чердачного перекрытия (минераловатные плиты толщиной 200 мм) и установку трёхкамерных стеклопакетов в эркере. Загородные дома постоянного проживания требуют также расчёта влажностного режима по СП 23-101-2004, чтобы избежать переувлажнения древесины в зонах примыкания окон. Современные системы отопления (тёплый пол, радиаторы с термостатами) интегрируются в планировку на этапе эскизных чертежей.

Круглогодичного проживания достигают не только за счёт толщины стен, но и через минимизацию мостиков холода в углах и примыкании эркера. В проекте №52 угловые соединения выполнены с выборкой «тёплый угол» (остаток «ласточкин хвост»), что по данным натурных испытаний снижает теплопотери на 7% по сравнению с прямым стыком. Индивидуальные планировки могут предусматривать второй свет в зоне эркера, что создаёт эффект простора, но требует усиления перекрытий и расчёта на ветровую нагрузку. Заказать разработку авторского проекта можно в компании, имеющей лицензию на подготовку разделов «Конструктивные решения» и «Схема планировочной организации земельного участка». Типовые проекты из каталога часто модифицируются под конкретные участки: изменяются размеры террас, добавляются мансардные окна или балконы.

Для тех, кто ищет оптимальную планировку для семьи из 4-5 человек, проект №52 представляет собой сбалансированное решение с общей площадью около 120 м² (с учётом мансарды). Бюджетные и дешевые варианты из бруса меньшего сечения (150х150 мм) подходят для сезонного проживания или использования в качестве садовых домиков. Качественные строительные услуги по возведению таких объектов включают полный цикл: от изготовления домокомплекта до финишной отделки и подключения инженерных систем. Расчёт сметной документации ведётся на основе утверждённого проекта, спецификаций и текущих расценок на пиломатериалы и метизы. Соблюдение регламентированных сроков строительства (в среднем 30-45 дней на сборку коробки) достигается за счёт работы собственной бригады плотников и наличия складских запасов сухого бруса.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Такая организация предлагает комплексное проектирование и выполнение работ под ключ с применением нормативно обоснованных конструктивных решений, соответствующих СП 64.13330 и СП 55.13330. Собственные производственные мощности и штатные бригады плотников обеспечивают высокое качество сборки домокомплекта, а технический контроль на всех этапах (от входного контроля пиломатериалов до испытаний узлов) исключает скрытые дефекты. Прозрачный расчет сметной документации и соблюдение регламентированных сроков строительства позволяют заказчику получить готовый энергоэффективный дом без непредвиденных затрат. При определении итоговой цены компания ориентируется на сложность и объем задачи, особенности конкретного участка (например, пучинистость грунта, удаленность от дорог), выбранный тип фундамента (винтовые сваи или монолитная плита), а также индивидуальные потребности клиента по отделке и инженерному оснащению.
